中国科学院宁波材料技术与工程研究所

中科院宁波材料所在抗菌型聚合物中空纤维膜制备方面取得进展

发布:2013-04-02

点赞:

字号: 打印:

随着经济社会发展,水污染事件层出不穷,分离膜是解决这一问题的有效技术手段。聚偏氟乙烯(PVDF)是一种综合性能优良的高分子膜材料。采用PVDF中空纤维膜在家庭净水系统、污水处理、海水淡化等领域已有广泛的应用。有机物及细菌等微生物引起的膜污染,是膜材料应用过程中的头号天敌。因此制备具备抗菌性能的中空纤维膜具有重要的现实意义。

最近,宁波材料所高分子事业部功能膜团队设计并合成了抗菌型聚合物中空纤维膜,首先采用离子交换法制备出含银量为9.7%的载银分子筛,结合课题组已有的研究基础(非溶剂诱导辅助热致相分离方法制备双连续结构的PVDF膜,相关系列研究工作已经分别发表在膜领域的杂志上(Ultrasonics Sonochemistry, 2013, 20, 232-238, Desalination 2013, 316, 137-145, Desalination 2012, 298, 99–105.),通过对比不同溶剂所制备的膜的结构和性能,选取合适比例的混合溶剂,采用干喷-湿纺法制备出具有抗菌性能的PVDF中空纤维膜,所制备的抗菌膜表面多孔,皮层下的支撑结构为指状大孔,有利于减小水通过时的阻力,载银分子筛在膜中分布均匀,而且该膜在不损失纯水通量和机械强度的前提下,对于细菌的粘附具有很好的抵抗效果,相关的研究工作已经被膜材料领域国际专业期刊Journal of Membrane Science接受(http://dx.doi.org/10.1016/j.memsci.2013.03.009),并申请了国家发明专利(201110454499.X),该研究工作得到了国家自然科学基金(51273211),及国家863研究计划(2012AA03A605) 的资助。

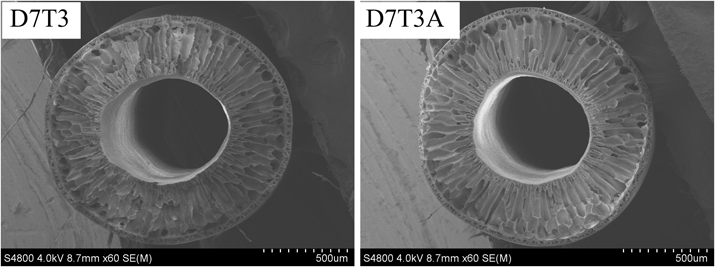

中空纤维膜的断面结构

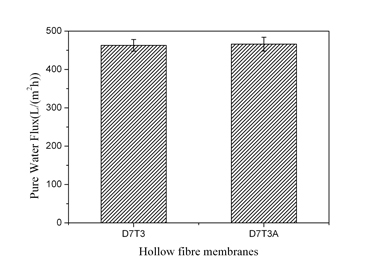

中空纤维膜的纯水通量

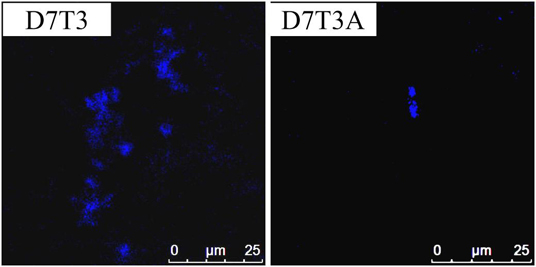

细菌在膜表面的粘附情况

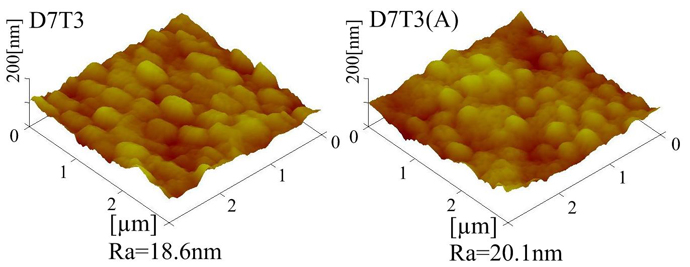

中空纤维膜的AFM图





                  (高分子事业部)
